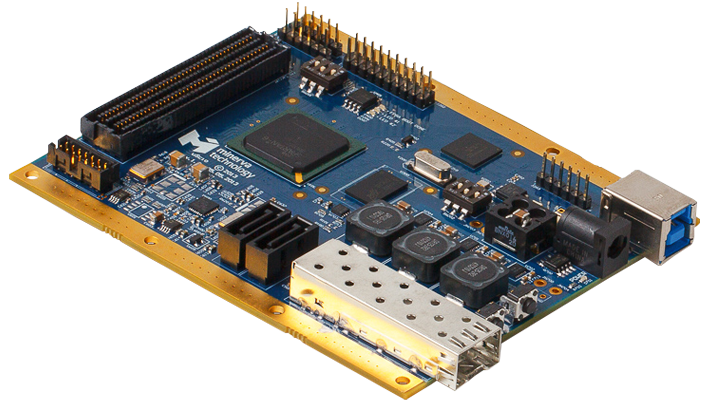

uScio FMC Carrier USB 3.0 Board
uScio USB 3.0 FMC Carrier — плата для приема и передачи различного типа данных от внешних периферийных устройств, интерфейсы которых подключенны через FMC разъем. Связь с ПК может осуществляться через USB 3.0 и/или GigE интерфейсы. Устройство разработано для широкого круга приложений, связанных со сбором и обработкой больших потоков данных в реальном масштабе времени. Идеально подходит для таких приложений как: научные исследования (совместимость с White Rabbit), машинное зрение, неразрушающий контроль, видео обработка. Плата также может быть использована в качестве отладочной для устройств Cypress CYUSB3014 и/или Xilinx Spartan-6 XC6SLX150T (100, 45).
uScio совместима как с платами собственного производства так и со стандартными FMC платами (дочками) сторонних производителей, которые соответствуют стандарту ANSI/VITA. uScio поддерживает мезонин платы с FMC разъемом типа LPC (low-pin count).
uScio позволяет использовать методы технологии WhiteRabbit для суб-наносекундной синхронизации в сети Ethernet.
Особенности
- —Скорость передачи данных через USB 3.0 — 3.2 Gbit/s.
- —Поддерживаются SFP модули любого типа. Скорость передачи до 3,125 Gbps.
- —Два разъёма интерфейса SATA-II.
- —Тип FMC разъёма: LPC
- —Скорость передачи до 10 Gbit/s по адаптивно настроенным I/O.
- —Скорость до 2 Gbit/s при несимметричной и дифференциальной передаче сигнала.
- —При подключённых мезонинных картах с высоким энергопотреблением необходим внешний источник питания (5–12V до 5A).
- —FPGA JTAG разъём, USB Controller JTAG разъём (стандартный ARM 20-пиновый JTAG разъём).
Основные характеристики
- —Уникальная функциональность. uScio — единственная плата, совмещающая одновременную передачу данных по интерфейсам FMC, USB 3.0 и SFP;
- —Масштабируемость. использование FMC мезонин плат сторонних производителей позволяет расширить функциональность устройства в соответствии с требованиями пользователя;
- —Гибкость. Поскольку в основе платы uScio лежит FPGA, функциональность всего устройства может быть легко модифицирована в соотвествии с потребностами заказчика. По запросу возможно добавление любого преобразования или обработки сигналов.
