Система тестирования микросхем SIMS16
СИМС16-cпециализированная 16-канальная аналого-цифровая интегральная микросхема предназначена для считывания и усиления сигналов с чувствительных элементов многоэлементного сенсора рентгеновского излучения, сравнения амплитуды сигнала с заданным порогом и подсчета количества импульсов с амплитудой, превышающей заданный порог.
Система позволяет протестировать все режимы работы микросхемы SIMS16.
Система тестирования SIMS16 представляет собой надежное решение для тестирования аналоговых и цифровых микросхем, используемых в научных исследованиях и промышленной автоматизации. Благодаря модульной архитектуре, система легко адаптируется к различным требованиям заказчика.
Испытательный стенд для тестирования микросхем SIMS16, представляющий собой материнскую плату с установленными микросхемами.

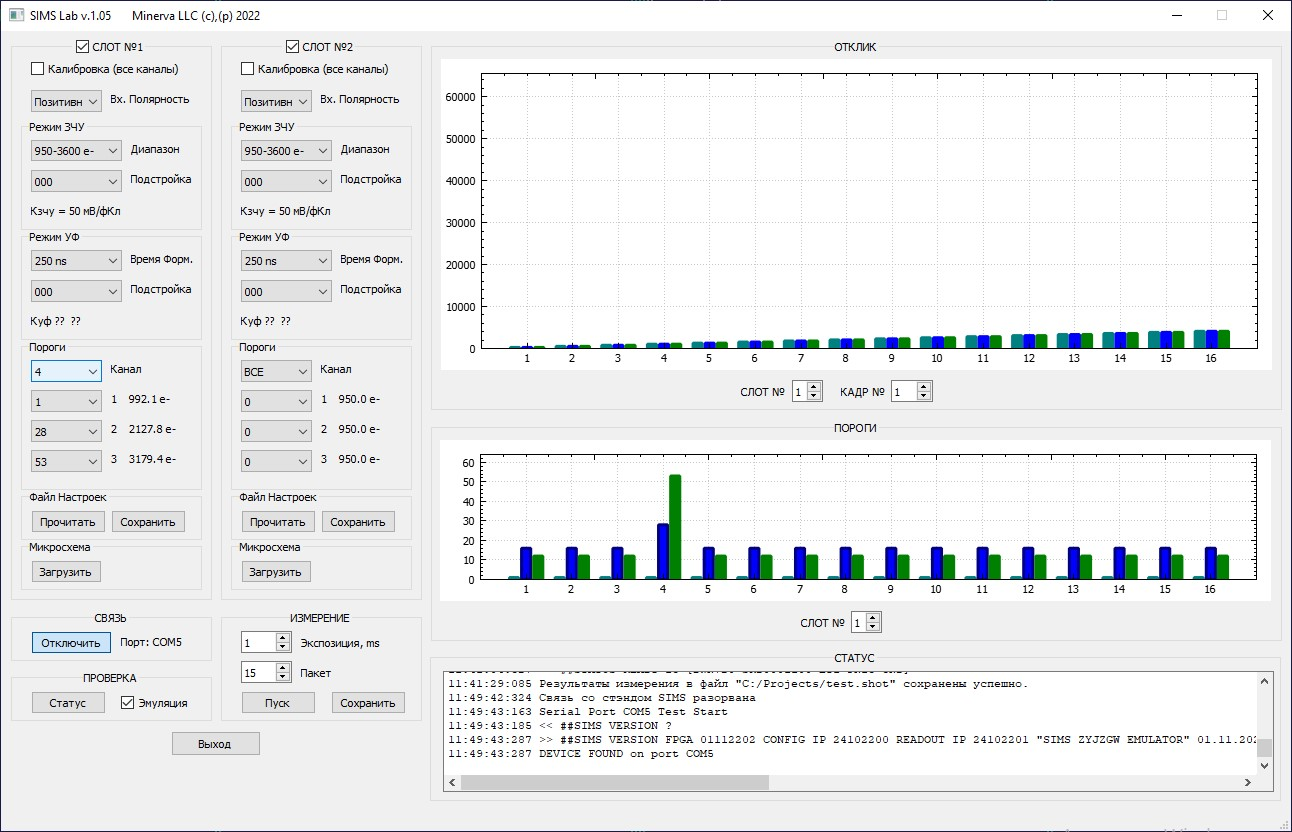

Программное обеспечение для управления стендом, визуализирующее все режимы работы микросхемы SIMS16.
Характеристики
- Интерфейс для подключения управляющего персонального компьютера — USB 2.0;
- Тестирование двух микросхем в режиме каскадирования;
- Регулируемые источники питания для функциональных блоков микросхемы — 3 для аналоговых и 3 для цифровых блоков;
- Тестирование двух микросхем в режиме каскадирования;
- SMA разъемы для поключения внешних генераторов калибровочных сигналов и контроля аналоговых цепец микросхемы;
- Программное обеспечение:
- Формирование файлов конфигурации;
- Запись/чтение конфигурационных файлов;
- Сохранение результатов работы микросхемы в файл;
- Визуализация результатов работы.
